FeRAM 的製造技術創新：利用濺鍍法進行 PZT 強誘電體薄膜沉積
想要透過濺鍍法進行 PZT 強誘電體薄膜沉積？沒錯，那就直接打造量產設備吧！
FeRAM 是一種用於數據儲存的非揮發性記憶體，憑藉其獨特的物理特性而受到廣泛應用。在 FeRAM 的製造過程中，PZT 強誘電體薄膜的沉積是一道極為關鍵的製程。在這裡，我們將結合 FeRAM 製造的歷史脈絡，一同探討關於 PZT 強誘電體薄膜沉積的技術創新。
FeRAM 的製造製程概要

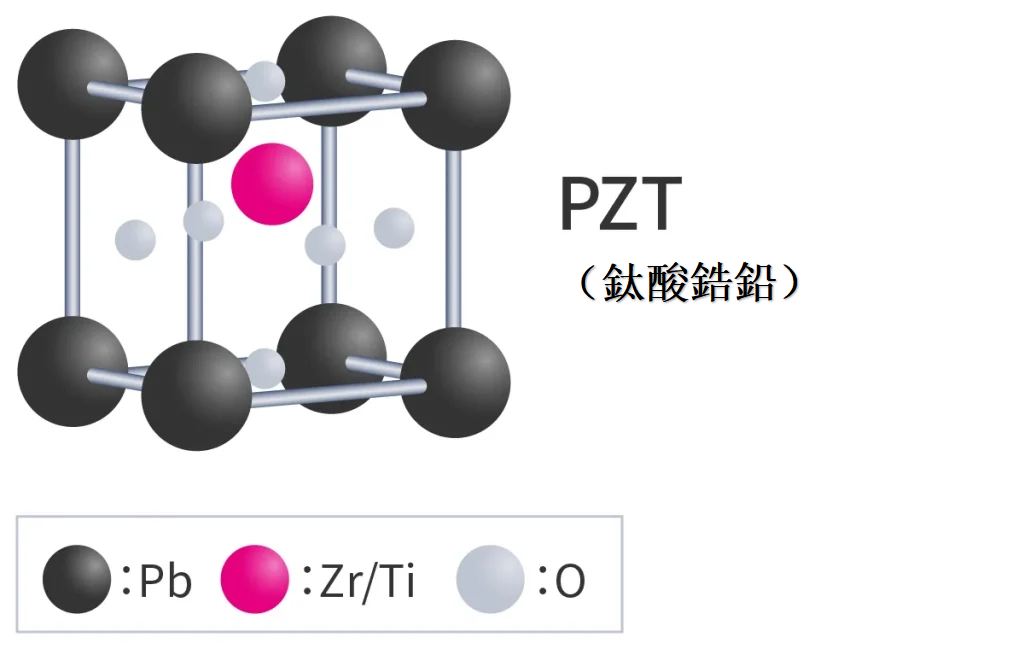

FeRAM（1）具備將 PZT（2）強誘電體薄膜夾在上下電極之間的夾心結構。透過這種獨特的物理架構，使其能夠展現卓越的數據保存能力，並實現極高速的寫入與讀取運作。
（1）FeRAM：Ferroelectric Random Access Memory強誘電體隨機存取記憶體（強誘電體記憶體）
（2）PZT：lead zirconate titanate 鈦酸鋯鉛
1999 年邁向 FeRAM 量產時所面臨的課題
在 FeRAM 逐步邁向商業化量產的進程中，PZT 強誘電體薄膜的沉積方法成為了業界注目的焦點。在當時，雖然溶膠-凝膠法（3）是較為普遍的製程手段，但為了追求更高的量產效率與產能，技術人員開始積極探索導入濺鍍法（4）的可行性。
正在評估 PZT 強誘電體薄膜的濺鍍製程嗎？
若您正在研究 FeRAM 製程，或對 PZT 薄膜的成分控制、製程穩定性及量產條件有技術上的疑問，歡迎與我們的技術團隊討論。
（3）溶膠-凝膠法（Sol-Gel 法）：溶膠-凝膠法是一種化學濕式製程（液相法），主要是讓材料從溶膠狀態（分散於液體中的膠體粒子）轉化為凝膠狀態（連續的固體網狀結構），進而在基板上形成薄膜的方法。
（4）濺鍍法（Sputtering 法）：濺鍍法屬於物理氣相沉積（PVD：Physical Vapor Deposition）的一種。其原理是在真空中利用電漿轟擊靶材（想要沉積的材料），使靶材原子或分子飛散出來並堆積在基板上以形成薄膜。由於 PZT 靶材屬於絕緣體，因此在濺鍍製程中，必須採用射頻（RF）電漿技術，而非一般濺鍍常用的直流（DC）電漿技術。
量產設備的開發故事
在當時的技術背景下，採用濺鍍法進行製程面臨了兩大難題：一是 PZT 的薄膜成分組成極難精確控制，二是電漿（Plasma）的穩定度不足。為了突破這項製程瓶頸，技術團隊與設備製造大廠（ULVAC）展開了緊密的共同開發，最終成功研發出能夠同時穩定電漿並精確掌控薄膜成分組成的量產專用設備。

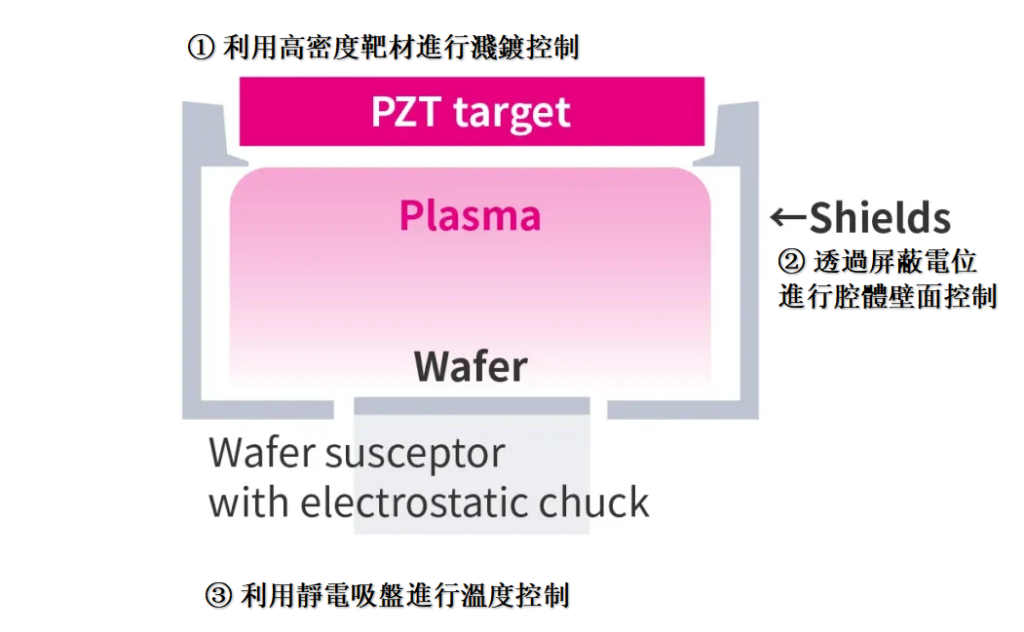

這項技術上的重大突破，主要是透過以下三項核心要素（5）（6）（7）的整合才得以實現：第一、利用高密度靶材進行精密的濺鍍控制；第二、透過屏蔽電位（Shield Potential）進行腔體壁面控制；第三、利用靜電吸盤（ESC）進行嚴謹的溫度控制。
在這一連串艱辛的研發過程中，我們的工程師團隊徹底摸透並掌握了設備的內部運作構造，成功為這項FeRAM記憶體技術的創新做出了關鍵貢獻。
正在進行 FeRAM 製程或濺鍍條件的技術評估嗎？
若您正在檢討 PZT 薄膜的成分均勻性、電漿穩定性、溫度控制，或其他與量產製程相關的技術課題，我們可依您的應用需求提供相關技術資訊。
(5) K.Suu, T.Masuda, Y.Nishioka and N.Tani, “Process Stability Control of Pb(Zr,Ti)03 Ferroelectric Thin Film Sputtering for FRAM Application”, Proceedings of the Eleventh IEEE International Symposium on Applications of Ferroelectrics, pp.19-22, 1998.
(6) Koukou Suu, Akira Osawa, Yutaka Nishioka and Noriaki Tani, “Stability Control of Composition of RF-Sputtered Pb(Zr, Ti)O3 Ferroelectric Thin Film”, Jpn.J.Appl.Phys. Vol.36, pp.5789-5792, 1997.
(7) K. Hidaka, S. Hashiguchi, S. Nagayama and P. Kim, “Properties of high-density (Pb, La) (Zr, Ti) O3 ceramics for sputtering target”, Vacuum Vol.59, pp.451-458, 2000.
設備開發的成果與對今日半導體產業的影響

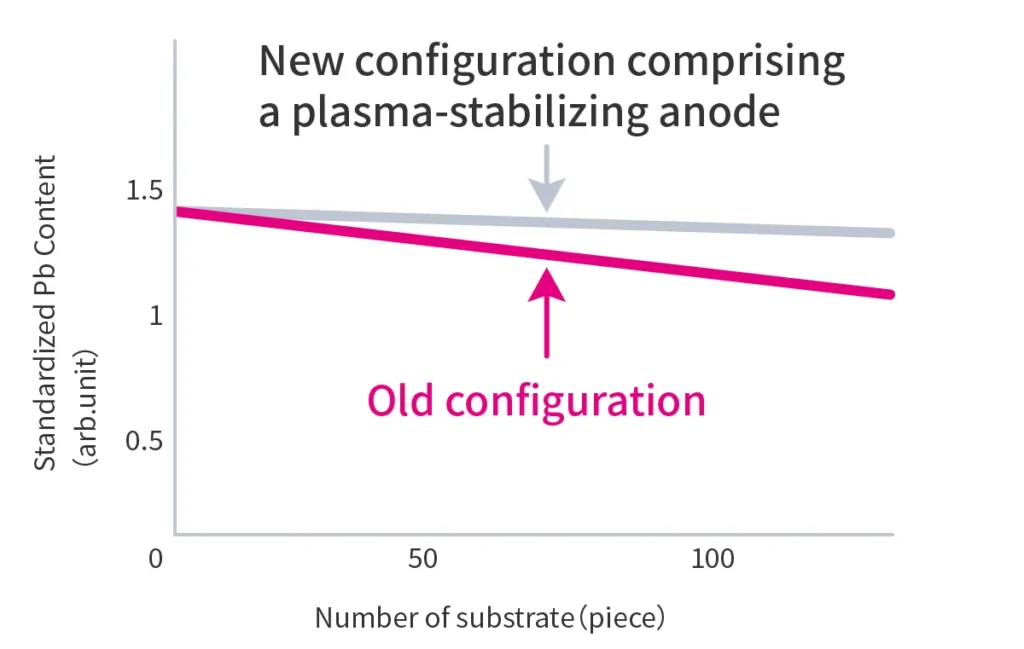

這台專用量產設備的成功開發，大幅提升了 PZT 薄膜成分組成的受控水準，進而實現了 FeRAM 元件品質與良率的飛躍性提升。此外，在該研發過程中深耕累積的核心技術，直至今日依據在 FeRAM 的製造製程中扮演著不可或缺的關鍵角色。
我們的工程師團隊當時深入透徹地理解了設備的內部運作機理，並極為積極地參與了整台量產設備的架構開發。這種追根究底的研發精神，如今已內化為我們公司的核心 DNA。直到今天，公司的工程師們依舊秉持著這項優良傳統，從宏觀角度俯瞰包含製造設備在內的完整製程鏈，並以此出發來解決各項複雜的製程瓶頸。正是這種不自我設限的積極態度，成為了我們在 FeRAM 製造與技術創新上永不停歇的強大原動力。
總結
FeRAM 的製程技術研發，是一段由無數技術創新與未知挑戰交織而成的連續歷程。立足於過去所奠定的豐碩成果，業界對於該技術在未來的進一步演進與突破皆寄予厚望。我們將持續致力於將這些寶貴的製程技術經驗傳承給年輕一代的工程師，共同開創 FeRAM 次世代不揮發性記憶體的嶄新未來。
