nvSRAMとはどのようなメモリか？特性と代替メモリについて

nvSRAMはSRAMの高速アクセス性能と電源断後もデータを保持できる特性を両立したメモリです。構造や技術特性、MRAMやFeRAMとの違いを解説します。

nvSRAMの構造とデータ保持のメカニズム

nvSRAMは、揮発性メモリであるSRAMの高速なランダムアクセス性能と、不揮発性メモリが持つ電源断後のデータ保持機能を単一デバイス内で両立させたメモリです。通常動作時は一般的なSRAMと同様に扱えるため、制御ソフトウェアやハードウェア構成を大きく変更する必要がありません。一方、電源断や瞬断が発生した際には、内部の専用回路が動作し、SRAMに保持されていたデータを不揮発性領域へ退避させます。これにより、再起動後も電源断直前の状態を復元でき、産業機器や制御装置など高い信頼性が求められる用途で有効に機能します。

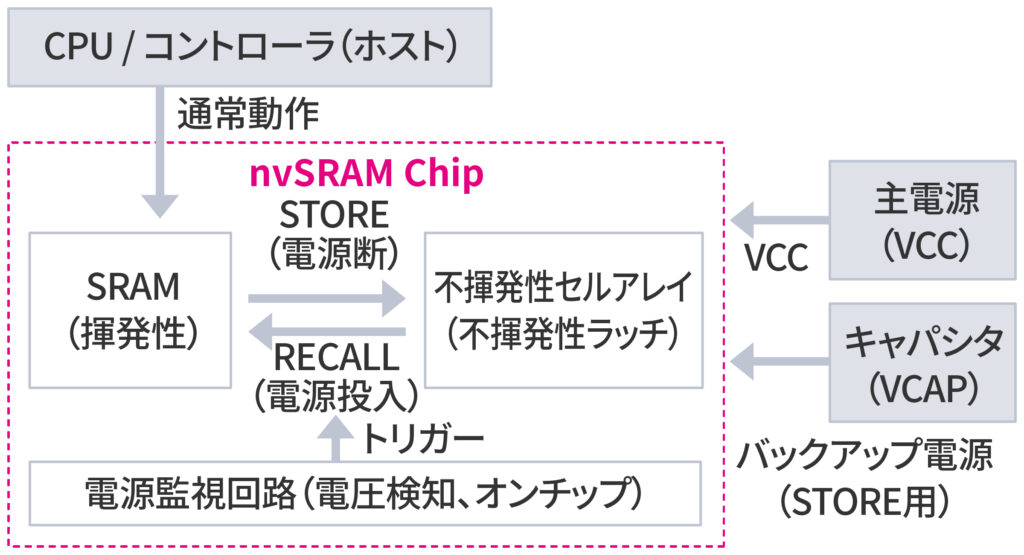

揮発性SRAMと不揮発性メモリの統合構造

 nvSRAMは外部からはSRAM互換メモリとして認識され、アドレス指定やデータの読み書き方法は通常のSRAMと同一です。内部構造としては、高速アクセスを担うSRAMセルアレイと、電源断時にデータを保持するための不揮発性メモリ領域が同一チップ上に統合されています。通常運用ではSRAMセルのみが使用されるため、フラッシュメモリに見られる書き込み待ち時間や消去動作を考慮する必要がありません。電源イベント発生時のみ不揮発性領域が使用される構造であるため、リアルタイム性を損なわずにデータ保持機能を付加できる点がnvSRAMの大きな特徴です。

電源断時に動作するSTORE/RECALLの仕組み

 nvSRAMには、STOREおよびRECALLと呼ばれる自動データ転送機構が備わっています。STOREは電源電圧の低下を検出した際に自動的に動作し、SRAM上に保持されている全データを不揮発性メモリへ一括で保存します。RECALLは電源復帰時に実行され、不揮発性メモリに保存されていたデータを再びSRAMへ書き戻します。これにより、システムは電源断前の状態を引き継いだまま再起動できます。これらの処理はすべてデバイス内部で完結するため、ホスト側で特別な保存制御や復元処理を実装する必要がありません。

内部フラッシュメモリによるデータ保存技術

 nvSRAMの不揮発性領域には、内部フラッシュメモリやEEPROM技術が用いられることが一般的です。これらのメモリは長期間にわたりデータを保持でき、電源が完全に失われた状態でも情報を保持します。ただし、ユーザーが個別にランダム書き込みを行う用途ではなく、SRAM全体の内容をまとめて保存する役割に限定されています。そのため、フラッシュメモリで問題となる書き換え回数制限や管理の複雑さを強く意識する必要がありません。結果として、信頼性を重視する産業用途において扱いやすいデータ保存方式となっています。

nvSRAMが持つ代表的な技術特性

 nvSRAMは高速アクセス性能と不揮発性を同時に実現できる点が最大の特長です。一般的な不揮発性メモリでは書き込み遅延や消去動作がシステム性能に影響を与えますが、nvSRAMでは通常動作時にそれらを意識する必要がありません。一方で、容量やコスト面では制約も存在するため、特性を正しく理解した上で用途に適用することが重要となります。

数十ナノ秒単位の高速読み書き性能

 nvSRAMは通常動作時にはSRAMとして機能するため、読み書きアクセスは数十ナノ秒単位で完結します。この特性により、制御ループ内で頻繁に更新される変数や、リアルタイム性が厳しく求められる制御パラメータの保存にも適しています。フラッシュメモリやEEPROMのように書き込み完了待ちやアクセス制御を考慮する必要がなく、ソフトウェア構成を単純化できます。結果として、最悪応答時間を見積もりやすくなり、リアルタイム制御システム全体の安定性向上に寄与します。

電池不要で実現する高信頼性のデータ保持

 従来のバッテリバックアップSRAMでは、電池寿命の管理や定期交換が必要となり、運用コストや信頼性面での課題がありました。nvSRAMは内部の不揮発性メモリを用いてデータを退避させる方式を採用しているため外部電池を必要としませんが、データを退避させている時間だけ電源を維持する必要があるためnvSRAMに接続するキャパシタ（コンデンサ）を別途用意しなければなりません。これにより、電池劣化による突発的なデータ消失リスクを低減できる一方、キャパシタの高温環境での劣化等キャパシタ自体の信頼性に気をつける必要があります。

動作温度・書き換え耐性など産業用途への適合性

 nvSRAMは産業用途を想定して設計されている製品が多く、広い動作温度範囲や高い信頼性を確保しています。通常運用ではSRAM側のみが頻繁に書き換えられ、不揮発性領域への書き込みは電源断時に限定されるため、実使用環境での書き換え耐性を確保しやすい点が特徴です。これらの特性により、制御装置、計測機器、インフラ関連システムなど、長期安定動作が求められる分野でnvSRAMは有力な選択肢となります。

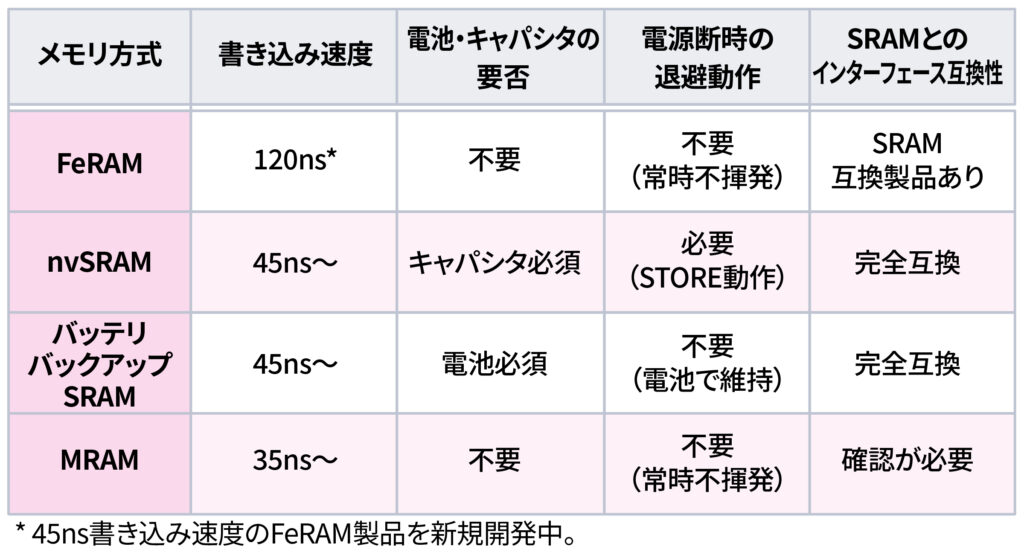

他の不揮発性メモリと比較した際の選定ポイント

 nvSRAMは高速性と不揮発性を両立できる一方で、すべての用途に最適とは限りません。バッテリバックアップSRAM、MRAM、FeRAMなどの他方式と比較し、電源断時の挙動、必要容量、コスト、実装条件を総合的に評価する必要があります。特に、データ保持の成立条件が電源降下特性に依存する点は、nvSRAM特有の検討事項です。

バッテリバックアップSRAMとの機構的・運用的違い

 バッテリバックアップSRAMは、主電源断時にも電池やキャパシタから電力を供給し、SRAMの内容を保持する方式です。この方式は電源断中も連続してデータを保持できる反面、電池の寿命管理、定期交換、保管条件といった運用負荷が発生します。nvSRAMは電源断時に一度データを不揮発性領域へ退避させる方式であり、電池管理が不要になる点が大きな違いです。ただし、電源降下が急峻な場合にはSTORE動作が成立しないリスクがあるため、電源設計を含めた評価が不可欠となります。

MRAMと比較した耐久性と書き込み速度の差異

 MRAMは磁気トンネル接合を用いた不揮発性メモリで、常時不揮発でありながら高速書き込みと高い耐久性を実現できる点が特徴です。電源断時の退避動作を考慮する必要がないため、保持動作の確実性という観点では有利な場合があります。一方、nvSRAMはSRAM互換として扱えるため、既存のパラレルSRAM設計を大きく変更せずに導入できる点が利点です。両者を比較する際は、書き込み速度や耐久性だけでなく、インターフェース互換性、コスト、供給安定性まで含めて評価する必要があります。

FeRAMとの違いに見る低消費電力・コストバランス

 FeRAMは強誘電体を用いた不揮発性メモリで、低消費電力かつ高速書き込みが可能な点が特長です。電源断時に特別な退避動作を必要としないため、電源イベントを意識しない設計が可能になります。一方で、容量帯や製造プロセスの制約から、用途が限定される場合があります。nvSRAMは消費電力やコスト面で不利になるケースもありますが、SRAM互換性と設計のしやすさを重視する用途では有効です。要求される容量、電力条件、コスト制約を整理した上で両方式を比較することが重要です。

nvSRAMの採用を検討する際に重視すべき要素

 nvSRAMの採用判断では、単に不揮発であるという点だけでなく、保持すべきデータの性質や電源断時の条件を明確にすることが重要です。システム全体の動作要件と照らし合わせ、nvSRAMの特性が真に適合するかを検討する必要があります。

データ保持要件に基づく選定基準の整理

 まず、どのデータを保持する必要があるのかを整理し、設定値、学習データ、積算カウンタなど、失われた場合の影響が大きいデータを明確にします。次に、更新頻度や許容されるデータ損失量、電源断の発生頻度を整理し、nvSRAMの退避方式が要件を満たすかを評価します。これらを仕様として明文化することで、nvSRAMが適切な選択肢かどうかを客観的に判断できます。

回路設計における実装上の留意点

 nvSRAMを使用する場合、電源電圧の立ち下がり特性がSTORE動作の成立に直結するため、電源監視回路の閾値設定やデカップリング容量の設計が重要になります。また、電源復帰時のRECALL動作とシステム初期化やリセット処理の順序が競合しないよう、起動シーケンス全体を考慮する必要があります。これらの条件を満たすことで、理論上のデータ保持性能を実機環境でも確実に発揮できます。

用途ごとのnvSRAM採用可否の判断ポイント

 nvSRAMは、高速アクセスと状態保持を同時に求められる用途で特に有効です。産業用制御装置や通信機器では有力な選択肢となりますが、コスト制約が厳しい製品や大容量が必要な用途では、他の不揮発性メモリ方式が適する場合もあります。用途ごとの要求条件を整理し、nvSRAMの特性が実際のシステム価値向上につながるかを見極めた上で採用可否を判断することが重要です。
