高速起動から考えるメモリ選定：データの書き換え制限を超えていくデバイスとは

機器は、電源投入後、すぐに使用できること。

これは、IoT機器や車載システムにおいてユーザーが共通して求める最も基本的な快適さです。起動の遅れは、そのままユーザーのストレスや不満に直結します。

しかし、実際には設定データやログデータを不揮発性メモリからRAMへコピーする処理が必要となり、起動時間が長くなります。さらに、EEPROMやフラッシュメモリでは書き換え回数に制限があるため、不要な書き込みを避ける制御ロジックが必要です。

そこでおすすめのメモリがFeRAM（FRAM、強誘電体メモリ）です。

本記事では、高速起動を実現するためのメモリ選定について解説します。そして、FeRAMが起動時間の短縮だけでなく、システム設計の自由度向上にも貢献する理由を紹介します。

起動待ち時間を左右する設定データの重み

機器の起動時間とは、電源投入からユーザーが操作できるようになるまでの時間です。ある程度の起動時間はユーザーに許容されているようですが、短ければ短いほどストレスがないのも事実です。

この時間は、CPUの処理速度だけで決まるものではありません。設定データの格納先や読み込み方の設計判断が、起動待ち時間の長さを大きく左右します。

起動シーケンスにおける設定データ読み込みの役割

電源投入からユーザーが操作可能になるまでの間には、複数の初期化処理が順番に実行されます。

中でも設定データの読み込みは、その後の処理全体の前提条件を確定させる工程です。具体的には、通信パラメータや動作モード、キャリブレーション値などが含まれます。

この工程は、起動シーケンスの初期段階に位置づけられることが多くあります。読み込みが完了しなければ、後続の処理を正しく開始できません。

そのため、設定データの読み込み速度が起動時間全体に影響するのです。

フラッシュメモリのコピー処理が起動時間に与える影響

多くの機器では、設定データの格納先としてフラッシュメモリが活用されています。しかしフラッシュメモリは、書き込みの遅さや書き換え回数に制限があるため、頻繁な更新には向いていません。

また、直接データを上書きできない制約もあります。よって、高頻度で変更される設定データの管理には不向きです。

そこで一般的には、起動時にフラッシュメモリから該当データをRAM上へコピーする処理が挟まれます。このコピー処理にかかる時間は、データサイズや読み出し速度によって変わります。数十ミリ秒から数百ミリ秒に及ぶこともあり、起動待ち時間の一因です。

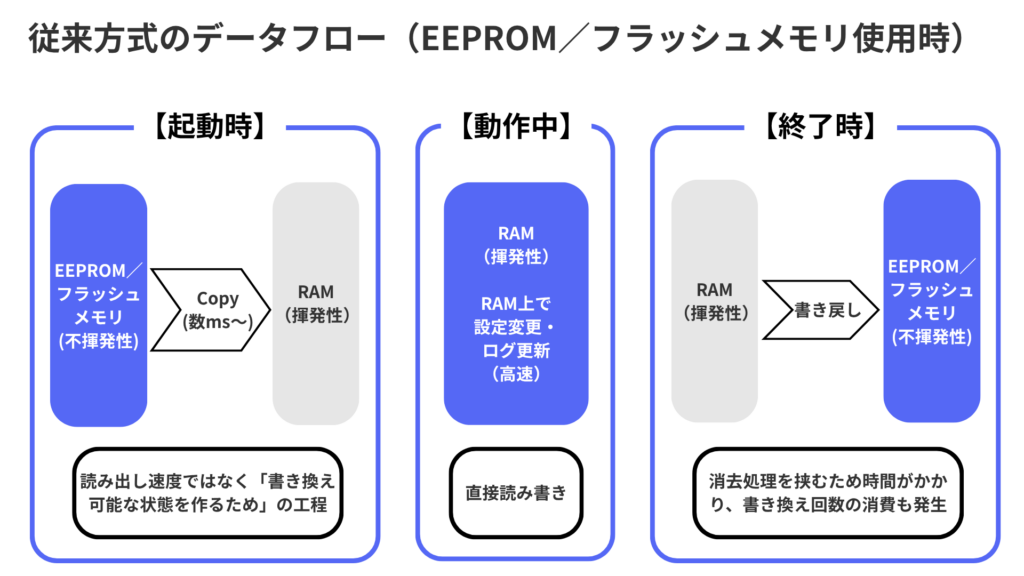

従来手法のRAMへの一時展開

フラッシュメモリ上のデータを一時的にRAMへ展開する方式は、広く採用されてきました。読み書き速度の課題を回避する、現実的な対応策だからです。

ただし、この方式には副次的な負担も伴います。展開先のRAM領域を確保する必要が生じるのです。

さらに、電源断時にはRAM上の変更内容が失われます。その対策として、変更のたびにフラッシュメモリへの書き戻し処理も必要になります。

速度面の課題を回避する代わりに、別の制御負担を抱え込む構造なのです。

書き換え回数制限がもたらす設計上の課題

フラッシュメモリやEEPROMには、起動時間の問題に加え、もう一つの大きな制約があります。

それが、書き換え回数に上限があることで、設計時から意識すべき問題と言えるでしょう。

このように書き換え回数を意識した設計では、制御ロジックが複雑になるだけでなく、本来実現したい機能まで制約を受ける場合があります。

フラッシュメモリの書き換え回数上限と摩耗平準化（ウェアレベリング）

フラッシュメモリには、一般的に数万回から数十万回程度の書き換え回数上限があります。同一アドレスへの書き込みが集中すると、その領域だけ先に劣化が進むのです。

このような劣化を防ぐために、書き込み先を分散させる摩耗平準化（ウェアレベリング）が広く用いられています。しかしこの仕組みでは、書き込み先を管理するための制御が必要で、実装の複雑さを伴うものでもあるのです。

制御ロジックの複雑化とファームウェア設計への負担

書き換え回数制限への対応は、ハードウェア設計だけでなくファームウェア設計にも及びます。

摩耗平準化に加え、書き込み前の消去処理、エラー訂正、電源断時のデータ保護なども必要です。これらの処理を組み合わせることで、コード量が増加します。

結果として、デバッグ工数の増大にもつながります。設計初期には想定していなかった制御ロジックが、量産後に後付けされるケースも珍しくありません。

頻繁な設定変更・ログ更新用途での限界

センサーの校正値やユーザー設定のように、更新頻度の高いデータを扱う用途があります。こうした用途では、書き換え回数上限への到達が現実的な懸念となります。

特に長期稼働を前提とする産業機器や車載機器では、この懸念が顕著です。想定寿命に対して、書き換え回数が不足するケースもあります。

その結果、本来の機能要件とは逆行し、更新頻度を制限する設計判断を迫られることもあります。

FeRAMへの置き換えによるボトルネック解消

フラッシュメモリやEEPROMは、多くの機器で採用されている有用な不揮発性メモリです。しかし、起動シーケンスの時間と書き換え回数制限に課題があることを確認しました。まさに設計のボトルネックです。

この課題に対し、根本的に異なるアプローチを提供するのがFeRAMです。

不揮発性メモリでありながら、RAM並みの速度で動作する特性を持ちます。この特性が、起動時間短縮と設計負担軽減の両方を同時に実現します。

不揮発性かつ高速アクセスのFeRAM

FeRAMは、不揮発性でありながらSRAMに近い高速アクセスが可能な特性を持つメモリです。強誘電体材料の分極状態を利用して、データを記憶する構造で、フラッシュメモリのような消去処理を必要としません。

書き込みは、1回のアクセスで完了します。この特性が、設定データの扱いに新たな選択肢をもたらすでしょう。

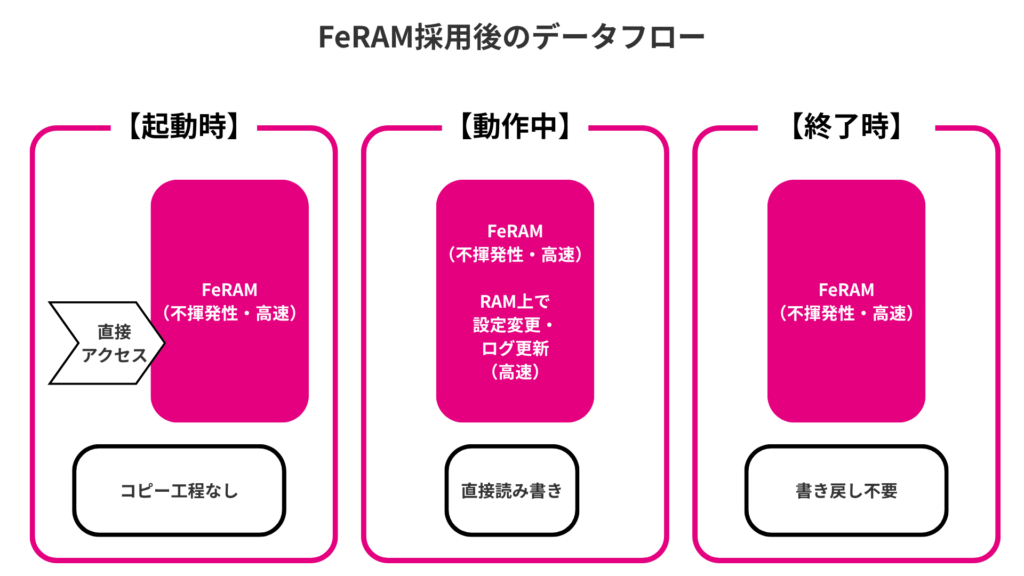

RAM展開処理そのものの省略と起動時間短縮の仕組み

FeRAMを設定データの格納先にすると、起動時のコピー工程を省略できる構成を採用しやすくなります。

そのため、従来方式で発生していたコピー待ち時間を削減でき、設定データ読み込み時間の短縮が期待できます。

書き換え回数制限を意識しない設計への転換

FeRAMの書き換え回数上限は、一般的に1兆回〜100兆回程度です。

これは、フラッシュメモリと比べて桁違いに高い水準で、実質的に回数制限を意識しない設計が可能です。

これにより、摩耗平準化や書き戻し処理といった制御ロジックが不要になります。

結果として、ファームウェアの構造をシンプルに保てます。

高速起動が設計自由度を高める

メモリの選定は単なる性能比較ではありません。

システム全体の構成やソフトウェア設計にも大きな影響を与えます。FeRAMを採用することで、高速起動と高い耐久性を両立しながら、設計の自由度や保守性の向上も期待できます。

これからの組み込み機器では、こうしたシステム全体を見据えたメモリ選定が、競争力の高い製品開発につながるでしょう。
